Куломонтиращ кран с двойно хоризонтално рамо

Кулокранът ZJCM с двойно хоризонтално рамо е иновативно, специализирано повдигащо оборудване, разработено от Zhejiang Construction Machinery (ZJCM) за ефективно и безопасно издигане на кули за предаване на енергия. Това оборудване интегрира двойни хоризонтални рамена за повдигане, система за повдигане и интелигентно управление, представяйки високото-технологично направление на съвременните машини за изграждане на електропроводи.


1. Принцип на работа

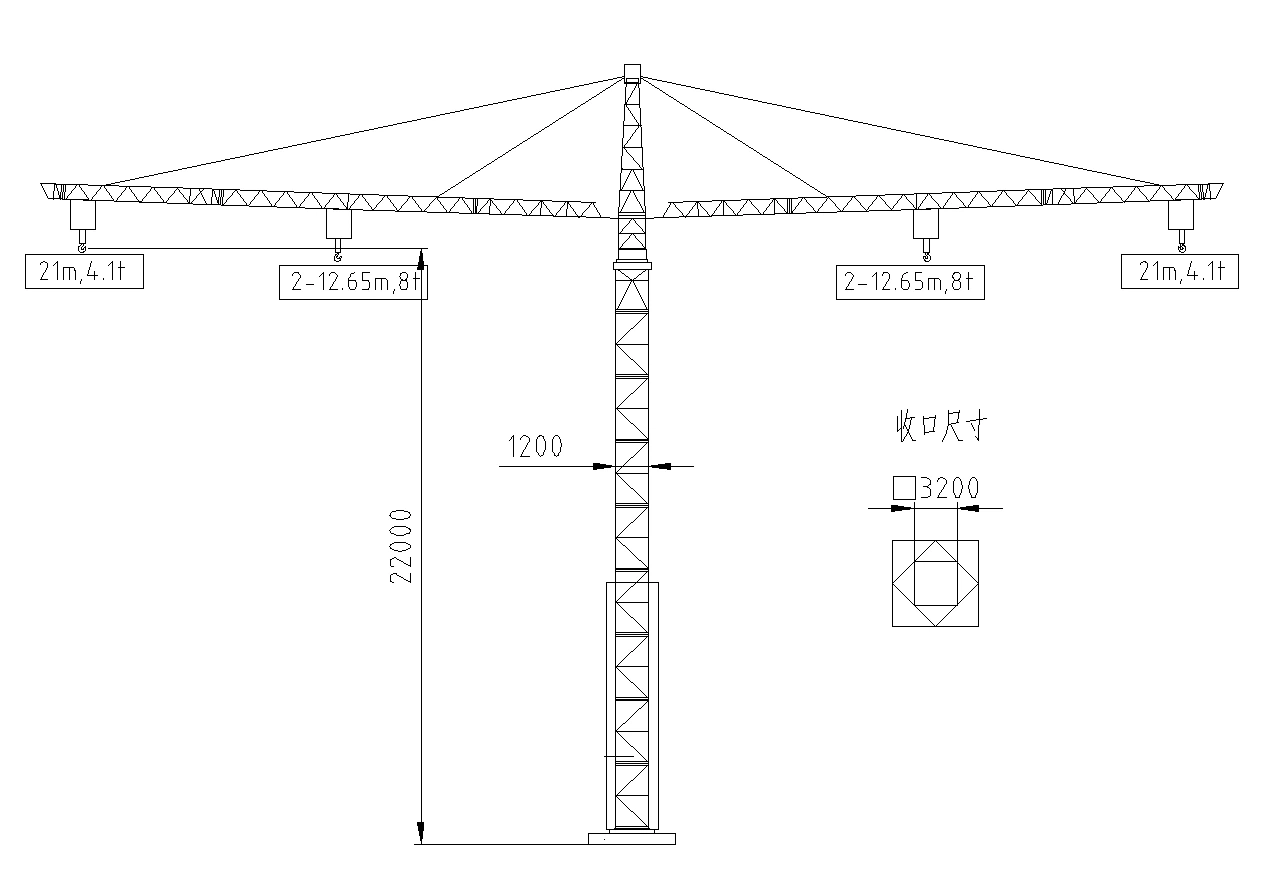

Проектиран за -монтиране на кула на място в енергийни системи, двойният хоризонтален-раменен стълб включва две странични-монтирани хоризонтални стрели с възможност за повдигане чрез колички. Система за завъртане в горната част на стълба задвижва двете стрели, за да покрие цялата площ за повдигане на материала на кулата. Два-монтирани на земята повдигащи механизма едновременно задвижват куките (монтирани на товарните колички на двете стрели), за да повдигнат материалите на кулата до необходимата позиция. Когато общото повдигане достигне определена височина, наземната-базирана хидравлична система за повдигане повдига тялото на кулата на стълба чрез рамка за повдигане, като по този начин увеличава необходимата височина на повдигане.

2. Собствена система за наблюдение на безопасността

Кранът е оборудван със собствена система за наблюдение на безопасността на нашата компания, която независимо проследява критични работни параметри, включително височина на повдигане, тегло на повдигане, радиус на повдигане, момент на повдигане и разлика в момента между двете рамена. Всички данни се показват на интуитивен, лесен-за-четене LCD панел на конзолата за наземно управление. Цялата машина е лесна за работа, безопасна и надеждна.

ZJCM предлага разнообразие от спецификации за куломонтиращи кранове с двойна хоризонтална ръка, за да отговори на нуждите за монтаж на кула при различни нива на напрежение и строителни среди.

T2T1500

T2T100

T2T80

T2T70

Модел		T2T1500	T2T100	T2T80	T2T70
Снимки
Номинален повдигащ момент (tm)		1500	100	80	70
Номинален небалансиран момент (tm)		450	40	40	30
Обхват на люфиране /m		5-50	2-21	2-21	2-23
Максимална височина на повдигане (m) (Под-височина на куката)	Крайна работна височина	427	202	202	150
	Свободна{0}}височина	36	22	22	21
Повдигане	падане	4/4	4/4	4/4	4/4
	Товароносимост (t)	30/30	8/8	5/5	5/5
	Скорост (м/мин)	0-20/0-20	0-24/0-24	0-30/0-30	1.8-30/1.8-30
Луфиране	Скорост (m/min)	0-20/0-20	0-20/0-20	0-20/0-20	0-20/0-20
	Мощност (kW)	15/15	4/4	2.2/2.2	2.2/2.2
Крик	Скорост (m/min)	0.39-0.51	0.71	0.71	0.5
	Мощност (kW)	230	2×7.5	2×7.5	7.5
Завъртане	Скорост (об/мин)	0-0.4	0-0.35	0-0.35	0-0.3
	Мощност (kW)	4×18.5	1×4	1×4	1×4
Обща мощност (kW) (С изключение на двигателя на повдигащия механизъм и повдигащия механизъм)		104	12	8.4	8.4
Минимален размер на прибрана стрела (mm)		8500×4500	3200×2000	3200×2000	1800×1800
Максимално тегло на единична част (t)		13.5	1.3	1.3	1.5
Препоръчителни сценарии за приложение		Изключително{0}}инженеринг на кръстовища	Изключително{0}}инженеринг на кръстовища	Изключително{0}}инженеринг на кръстовища	Инженеринг на планински и хълмисти райони

Ключови компоненти
Основната структура на оборудването включва: горна част на кулата, свързващи пръти, рамена, колички, куки, тяло на въртяща се кула, горни и долни въртящи лагери, стандартни секции, рамка за повдигане, основна рамка и основна плоча. Основните механизми включват механизми за повдигане, повдигане, повдигане и завъртане, както и пълен набор от електрически контрол и устройства за безопасност.

Собствена интелигентна система за наблюдение на безопасността
Тази машина е оборудвана с независимо разработената система за наблюдение на безопасността на ZJCM, която може независимо да наблюдава и показва ключови параметри като височина на повдигане, товар, амплитуда, въртящ момент и разлика в въртящия момент между двете рамена в реално време. Всички данни се показват ясно на LCD екрана на наземната контролна конзола, осигурявайки интуитивна, безопасна и надеждна работа, ефективно предотвратявайки рисковете от претоварване и дисбаланс.
